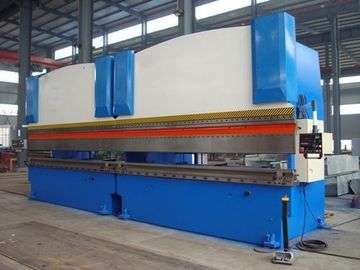

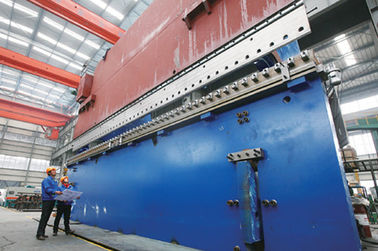

Mesin hidrolik Pipe Bending dengan 2 Set Sinkronisasi Bekerja Bersama CNC

Mesin hidrolik Pipe Bending dengan 2 Set Sinkronisasi Bekerja Bersama CNC

    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
  • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC

    Detail produk:

    Place of Origin: China
    Nama merek: TMB
    Sertifikasi: CE/ISO
    Model Number: WC67Y-250x7000

    Syarat-syarat pembayaran & pengiriman:

    Minimum Order Quantity: 1
    Delivery Time: 60 Days
    Payment Terms: T/T
    Supply Ability: 10 sets/month
    Hubungi sekarang
    Detil Deskripsi produk
    Hydraulic Force: 500 Tons Working Lebgth: 14000
    Woeking type: 2 working together Working Principle: CNC

    Mesin hidrolik Pipe Bending dengan 2 Set Sinkronisasi Bekerja Bersama CNC

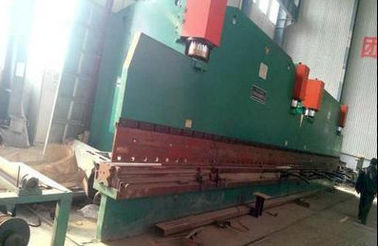

    Ketika kita ingin menghasilkan tiang lampu, kita harus menekuk pelat baja dengan mesin bending. kita sering menggunakan 2 set mesin bending untuk tiang lampu yang sangat lama. Dua mesin dapat bekerja sama dengan kontrol sinkronisasi hidrolik dan listrik.

    Peralatan model ini terutama digunakan untuk lentur bahan logam, pemilihan cetakan yang tepat, bisa ditekuk ke dalam peralatan berbagai bentuk .Ini adalah kontrol hidrolik, cetakan adalah atas / bawah dengan silinder.

    blok mekanik dan mengukur kembali dilengkapi dengan stroke counter, mudah digunakan, mesin intuitive.The fungsi utama sebagai: turun cepat, melambat, menjaga tekanan, cepat kembali dll, itu harus bekerja nyaman dan dapat diandalkan.

    sinkronisasi hidrolik mesin sangat baik, sehingga akurasi bekerja dan pengulangan akurasi posisi tinggi, Cetakan atas memiliki mekanisme fine-tuning, dan dapat mengatur posisi ketinggian masing-masing bagian dari cetakan, untuk memastikan bahwa pekerjaan lentur, kesenjangan seragam antara cetakan atas dan bawah, untuk meningkatkan akurasi sudut membungkuk.

    Parameter teknik

    Model

    Tekanan

    KN

    piring panjang

    mm

    Kolom

    Jarak

    mm

    Tenggorokan

    Kedalaman

    min

    Meluncur

    Pukulan

    mm

    Tenaga motor

    kw

    WC67Y40 / 2200

    400

    2200

    1700

    200

    100

    4

    WC67Y40 / 2500

    400

    2500

    1900

    200

    100

    4

    WC67Y50 / 2500

    500

    2500

    1900

    250

    100

    4

    WC67Y50 / 3200

    500

    3200

    2500

    250

    100

    4

    WC67Y63 / 2500

    630

    2500

    1900

    250

    120

    5.5

    WC67Y63 / 3200

    630

    3200

    2500

    250

    120

    5.5

    WC67Y80 / 3200

    800

    3200

    2500

    250

    120

    5.5

    WC67Y80 / 4000

    800

    4000

    3000

    250

    120

    5.5

    WC67Y100 / 2500

    1000

    2500

    1900

    320

    120

    7.5

    WC67Y100 / 3200

    1000

    3200

    2500

    320

    120

    7.5

    WC67Y100 / 4000

    1000

    4000

    3000

    320

    120

    7.5

    WC67Y100 / 5000

    1000

    5000

    4000

    320

    120

    7.5

    WC67Y125 / 2500

    1250

    2500

    1900

    320

    120

    7.5

    WC67Y125 / 3200

    1250

    3200

    2500

    320

    120

    7.5

    WC67Y125 / 4000

    1250

    4000

    3000

    320

    120

    7.5

    WC67Y125 / 5000

    1250

    5000

    4000

    320

    120

    7.5

    WC67Y160 / 3200

    1600

    3200

    2500

    320

    200

    11

    WC67Y160 / 4000

    1600

    4000

    3000

    320

    200

    11

    WC67Y160 / 5000

    1600

    5000

    4000

    320

    200

    15

    WC67Y160 / 6000

    1600

    6000

    4800

    320

    200

    15

    WC67Y200 / 3200

    2000

    3200

    2600

    320

    200

    15

    WC67Y200 / 4000

    2000

    4000

    3100

    320

    200

    15

    WC67Y200 / 5000

    2000

    5000

    4000

    320

    200

    15

    WC67Y200 / 6000

    2000

    6000

    4800

    320

    200

    15

    WC67Y250 / 3200

    2500

    3200

    2600

    400

    250

    18,5

    WC67Y250 / 4000

    2500

    4000

    3200

    400

    250

    18,5

    WC67Y250 / 5000

    2500

    5000

    4000

    400

    250

    18,5

    WC67Y300 / 4000

    3000

    4000

    3300

    400

    250

    22

    WC67Y300 / 5000

    3000

    5000

    4000

    400

    250

    22

    WC67Y300 / 6000

    3000

    6000

    5800

    400

    250

    22

    WC67Y400 / 5000

    4000

    5000

    4000

    400

    250

    30

    WC67Y400 / 6000

    4000

    6000

    4800

    400

    250

    30

    WC67Y500 / 6000

    5000

    6000

    4800

    400

    300

    37

    WC67Y600 / 7000

    6000

    6000

    5600

    400

    300

    45

    WC67Y700 / 7000

    7000

    7000

    5600

    400

    300

    45

    Struktur utama

    Peralatan ini terdiri dari komponen-komponen berikut: sistem hidrolik, tidur, slider, kembali mekanik blok feeder, mantan dukungan roller, listrik, dll B terdiri dari kolom kiri, kolom kanan, pompa minyak dan bekerja-meja, silinder adalah tetap di column.A blok mekanik fixxed dalam silinder, jarak blok bergerak adalah layar dengan nomor thec counter. Mantan rol dapat mendukung pelat baja, Berhenti makan perangkat tetap di belakang, perjalanan jarak ditampilkan oleh meja. Cetakan atas dapat menyesuaikan atas dan ke bawah untuk memastikan celah seragam antara cetakan atas dan bawah, untuk meningkatkan akurasi sudut membungkuk. Fungsi kontrol utama: Stroke terus menerus, tunggal stroke, jarak beringsut, kaki switch, fungsi self-locking.

    sistem hidrolik

    sistem hidrolik terdiri dari pompa roda gigi, katup, komponen pipa dan katup sehingga on.Hydraulic mengadopsi komposisi seri katup, pipa tetap up bernas, mempertahankan dan debugging nyaman. pipa hidrolik harus melakukan asam-cuci, kemudian untuk menginstal.

    Sistem listrik

    sistem listrik perangkat terdiri dari kotak listrik, mengoperasikan meja, tombol terus.

    Spesifikasi utama

    Tegangan sistem kerja 400V 50Hz;

    Suhu lingkungan adalah -5 ℃ ~ 45 ℃;

    perlindungan yang berbeda

    Setiap motor dengan sirkuit pemutus untuk melakukan perlindungan pendek arus;

    Setiap motor dengan relay termal untuk melakukan perlindungan beban;

    tipping pompa hidrolik dan mengatur ulang semua dengan naik dan turun limit switch untuk melakukan perlindungan batas;

    Utama pemutus sirkuit listrik dengan rilis shunt, di mengoperasikan meja dan tahan tombol semua dengan tombol "mendesak berhenti" remote memotong tenaga listrik utama.

    Standar Eksekutif perangkat

    A. GB / T14349-1993;

    B. GB17210-7;

    C. JB / T14349-1992;

    D. GB8768-83;

    E. GB5226.1-2002 asli standar saat kontrol listrik dari perangkat.

    Produsen komponen utama

    nama komponen

    Spesifikasi

    bantalan

    Mengetik

    Double-baris bantalan menyelaraskan diri

    Pabrikan

    Kelompok bantalan Luoyang / Wafang

    kelompok bantalan

    Kekerasan

    HB220-260 HRC45-50

    Pabrikan

    Nanjing besi dan baja group

    Huaxiang Baja Tempa Co, Ltd

    papan dasar

    kurung sisi

    Bahan

    Q235A

    menghasilkan seni

    Dilas struktur, penanganan stres,

    cnc membosankan dan mesin penggilingan

    Pabrikan

    Wuxiyijie Mesin Rolling

    Memproduksi Co, Ltd

    gear box

    Mengetik

    Mengeras silinder gear reducer

    pabrikan

    Jiangsu Guomao, Jiangsu Taixing

    motor utama

    Mengetik

    seri Y

    Pabrikan

    Wuxi Hongtai mengangkat Mesin

    sistem listrik

    komponen listrik utama

    Siemens

    sensor perpindahan

    Wuxi Rep Technology Co, Ltd

    Hidrolik

    sistem

    Pompa hidrolik

    Mengetik

    pompa roda gigi

    Pabrikan

    Hefei Changyuan

    katup

    Taiwan UOSHEN

    minyak utama

    pompa

    Silinder batang / piston

    45 # baja, pengobatan heatment HRC 48-50

    Pabrikan

    Jiangsu Jiujiu / Jiangsu Sangpu

    segel pompa minyak utama

    seri yx

    Pabrikan

    Taiwan Ding Zing

    Kisaran pasokan dan packing

    Bagian A. Tubuh: struktur tidur utama, perangkat motor utama dan on.6, berbagai Pasokan dan packing

    Sistem B. hidrolik.

    sistem kontrol listrik C. (lemari listrik, tombol dan sebagainya terus).

    D. Komponen yang berkaitan dengan total perangkat: mantan dukungan rol dll.

    file E. Teknis memberikan oleh mesin:

    Sebuah. Instal gambar, gambar elektronik, referensi, sertifikat, kontainer memuat daftar.

    b. Inspeksi material, laporan perlakuan panas, uji mesin material dan sebagainya.

    Beberapa diperbaiki pembeli

    Instalasi perangkat, peletakan pipa, kabel, dan pekerjaan lain (termasuk pondasi tertanam

    bagian, kedua grouting) harus selesai di tempat pembeli.

    B. Papan dan menginstal pagar keamanan diseluruh perangkat.

    C. komponen Grounding dan bagian lain yang diperlukan.

    minyak D. Pelumasan, lemak pelumasan dan sehingga orang lain seperti sebelumnya.

    E. Pasokan 380V / 50HZ daya input ke antarmuka daya utama dari kotak listrik perangkat.

    F. Atur pekerja untuk melakukan beberapa pelatihan di tempat penjual.

    Inspeksi dan Garansi

    Durasi garansi mesin adalah 12 bulan (kecuali setiap bagian dan alat-alat kerja) dari tanggal Sertifikat Barang serah, kecuali setiap operasi rindu kebodohan buatan. Penjual bertanggung jawab untuk menyelesaikan dan bantalan semua biaya dan biaya yang terkait dengan biaya untuk pengerjaan dan bahan yang disebabkan dari kesalahan dirancang dari machineryand / atau pengerjaan miskin dalam masa garansi (memperbaiki, mengirim bagian-bagian baru, dll)

    Dalam hal Pembeli menemukan cacat dan / atau kegagalan barang, Pembeli harus memberitahukan theseller cacat dan / atau kegagalan tersebut melalui fax atau email. Penjual akan memperbaiki atau mengganti barang yang rusak dengan yang baru berkualitas baik dalam 01 minggu setelah diterimanya pemberitahuan Pembeli. Selama Periode Garansi, jika kerusakan tersebut ditemukan karena merancang dan / atau pembuatan produk Penjual yang disediakan di sini, Penjual bertanggung jawab untuk mengusulkan solusi untuk kerusakan setelah teknisi Penjual memeriksa dan mengkonfirmasi gambar yang sesuai dan ditulis indikasi yang harus disediakan oleh Pembeli. Penjual akan mengirimkan insinyur layanan untuk memberikan luar negeri layanan di tempat sesuai permintaan Pembeli. Penjual harus menutupi biaya transportasi domestik yang relevan, menanggung upah layanan insinyur 'selama periode layanan dan memberikan tiket pulang-pergi. Namun, Pembeli akan membantu insinyur layanan Penjual untuk menerapkan visa dan bertanggung jawab untuk menanggung papan, akomodasi dan transportasi lokal biaya mereka selama masa bakti, serta memberikan mereka layanan interpretasi sesuai.

    Jika ada kerusakan yang disebabkan selain merancang dan / atau pembuatan produk Penjual yang disediakan di sini, atas permintaan Pembeli untuk layanan on-situs luar negeri Penjual forthe produk yang dijual, pembeli harus menanggung berikut (termasuk namun tidak terbatas pada) pengeluaran dan kewajiban: tanggung jawab untuk membantu insinyur layanan Penjual (s) untuk menerapkan visa untuk negara layanan atau daerah dan menutupi biaya visa yang relevan, bantalan upah layanan Penjual insinyur 'selama periode layanan (biasanya 70USD / hari), memberikan bulat- tiket perjalanan, meliputi papan, akomodasi dan transportasi lokal biaya layanan insinyur 'selama periode layanan, serta layanan interpretasi untuk insinyur layanan (s).
