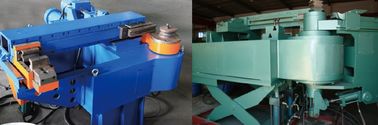

C Tube Bending Membran Panel Production Line Heat Resistant

C Tube Bending Membran Panel Production Line Heat Resistant

( Ⅰ ) Karakteristik s

Perangkat ini disediakan dengan cara membuka cetakan atas dan atas / bawah cetakan bawah. Yang sangat nyaman untuk sistem kecil r siku yang membungkuk. Titik kontrol, penggunaan pulse encoder, speed bends, booster pressure dengan import proportional valve. Parameter ditentukan oleh layar sentuh.

( Ⅱ ) tujuan

A Perangkat ini terutama digunakan dalam superheater, reheater, economizer sperpetuator processing boiler berkapasitas besar.

B Bahan pipa adalah baja karbon (20G, SA210A, SA178C, dll.), Baja paduan tahan panas (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, dll.), Baja tahan karat (SA213- TP304H, TP321H, TP347H, TP347HFG berbutir halus halus) dan sebagainya.

C Spesifikasi pipa: Diameter luar: Φ32 ~ Φ76

Tebal: 3.5 ~ 14mm

D Mesin ini dilengkapi dengan jalur produksi serpentuator

Ⅲ persyaratan teknis dan spesifikasi teknis utama:

( Ⅰ ) parameter utama CNC hydraulic boosting bender:

Pipa di luar diameter: Φ32 ~ Φ76

B Tebal: 3.5 ~ 14.0mm

C Bend radius: 32 ~ R250

D Tekuk jari: Bila t / D ≥ 0,1, R / D = 1.2

E Bending angle: Product bending angle: 180 °

F Mesin tikungan tikungan yang tersedia: 195 °

G Mesin presisi sudut lentur: ± 0,1 °

H Kecepatan bending: 1 ~ 4rpm, kembali 4rpm

I Pipa bahan: baja karbon, baja paduan rendah, baja paduan tahan panas, stainless steel

J Panjang pipa lurus bersendi: 30m ~ 90m

K Feeding: Memberi makan CNC, yang memberi arahan dengan menggunakan sistem mesin bending CNC, memuat dari rak bender ke peralatan makanan. Pemberian pakan dalam waktu lama: terbesar ≥ 20 m (menggunakan umpan roda)

Kecepatan makan: 40m / min ~ 0.5m / min disesuaikan

b Ketepatan umpan: ± 1mm ​​/ 10m, panjang umpan NC suatu waktu> 19 meter (panjang umpan terbuka)

L Bagian lurus minimum antara dua siku yang berdekatan: 100mm

M Bending Moment: 8t.m. Kapasitas pipa lentur terbesar harus mengambil panjang tabung sepanjang 19m dan panjang total faktor 90m .etc menjadi pertimbangan.

Metode N Bending: cold boosting

Gaya Menuju: 0 ~ 25t, Jadilah disesuaikan pada sudut lentur yang berbeda dan dipilih sebelumnya untuk bertemu dengan sudut pipa yang berbeda.

b Menguatkan pukulan: 700mm

c booster clamp bisa menjadi block level regulasi. Mode bending dapat dibagi menjadi dua bagian untuk keseluruhan upacara, clearance bersih tidak boleh kurang dari 80mm setelah pemisahan. Struktur tempat tidur bubur kertas dapat memuaskan proses serpentuator dengan lebih dari 180 ° atau menyiram sejumlah sudut yang berbeda. Jarak antara perangkat makan CNC dan pusat pipa tekuk: ≤ 2,5 meter.

O Sistem Pengendalian: CNC

P Arah membungkuk: belok kiri atau kanan berbelok tanpa kekuatan eksternal buatan untuk menyelesaikan lentur satu kali.

Q kontrol mekanisme tikungan:

Sebuah. deretan pipa multi-casing dari semua informasi gambar bisa di masukan: seperti sudut lentur, panjang lurus.

b. Semua tindakan yang melibatkan produksi lentur bisa dikendalikan, termasuk kicking-off, feeding, clamping, mode, bending, boost dan sebagainya .. yang bisa terhubung dengan lancar.

( Ⅱ ) Kriteria evaluasi siku:

Sebuah roundness≤ 10%

Dmax-Dmin

Roundness = 2x ------------------------------ x100%

Dmax + Dmin

Dimana: Dmax ----- diameter tikungan terbesar, mm;

Dmin ----- diameter terkecil pada bidang transversal Dmax; mm;

B setiap titik diameter minimum Dmin tikungan dihitung dengan rumus sebagai berikut:

Dmin ≥ 0.895Dw +0.233 t (ketebalan dinding minimum tabung lurus, diameter luar Dw nominal pipa lurus);

C R = 1.2D membungkuk memungkinkan dinding menipis Departemen:

Lateral untuk memungkinkan penipisan: Sa ≥ S × (1-10%)

Dimana: ketebalan dinding lateral Sa-siku;

S- tabung lurus sebenarnya radius

D Sistem ini memiliki fungsi self-diagnosis kesalahan yang komprehensif, yang dapat menampilkan kode kesalahan dan status pemantauan I / 0 PLC.

E semua jenis benda kerja pada platform perangkat memiliki logo atau logo grafis China:

F Peralatan harus dioperasikan dalam dua cara operasi yang saling bertukar.

semi-otomatis: mode operasi ini dapat mencapai operasi langkah-demi-langkah secara otomatis.

b secara manual: Setiap tindakan harus didasarkan pada tombol yang sesuai.

G Prosedur harus mempertimbangkan fungsi interlocking dan joint yang diperlukan untuk memastikan keselamatan operator dan peralatan.

Sirkuit pneumatik H dirancang oleh tekanan 4Kg / cm2

I R = 40 ~ 250 tabung serpentuator ditekuk secara otomatis.

J oval siku, penipisan sebaiknya tidak kurang dari persyaratan berikut:
