Place of Origin: | Jiangsu China |
Nama merek: | Hengyang |
Sertifikasi: | ISO9001-2000 |
Model Number: | DW50CNC |
Minimum Order Quantity: | 1 |
---|---|
Packaging Details: | According to customers' requests |
Delivery Time: | 60days |
Payment Terms: | 30%advanced payment by TT,70% before shipment |
Supply Ability: | 20 per month |
Cahaya Tinggi: | pipa tembaga mesin bending,dingin Mesin Bending |
---|

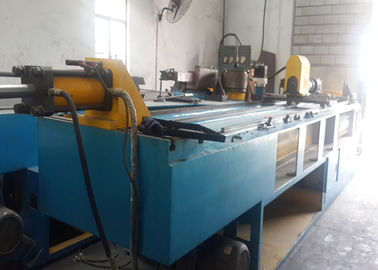

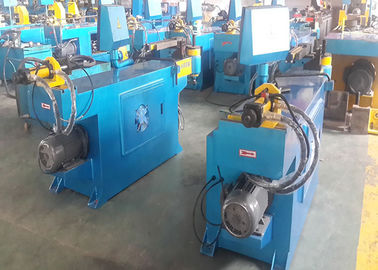

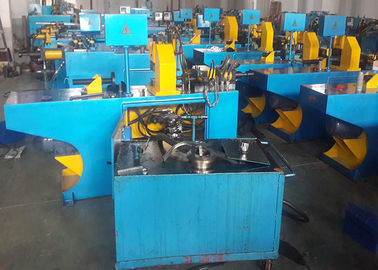

Automatic Hydraulic Pipe Bending Machine DW50CNC, Dingin SS Pipa Bending Machine
Detail cepat
Kondisi: Tempat New asal: Jiangsu Cina
Model Numbe r: Mesin DW50CNC Jenis: Pipa dan Tube Bending Machine
Bahan baku: Pipa Power: Hidrolik
Sertifikasi: CE & ISO Teknis: Dingin dan Pemanas Bending
Sistem Pendingin: air pendingin Layanan Tambahan: End Pembentukan
Teknik parameter teknis utama:
Tidak. | Parameter teknis utama | nilai parameter | Catatan |
1 | Kapasitas lentur maksimum | Ф50 × 2 mm | |
2 | Panjang lentur maksimum | 2500 mm | |
3 | bending radius | R35-250 | |
4 | Lentur maksimum sudut | 195 ° derajat | Membungkuk akurasi ± 0,1 ° |
5 | Jumlah maksimum lentur | 20 buah | |
6 | kecepatan bending | 44 ° sec | |
7 | Sudut rotasi | 0 ~ ± 360 ° derajat | Akurasi sudut ± 0,1 ° |
8 | akurasi makan | ± 0,1 mm | |
9 | Dinilai tekanan sistem | 12Mpa | |
10 | Pompa minyak perpindahan | 19L / min | |
11 | Lentur kapasitas memori program | 500set | |
12 | Daya motor servo | 400W | |
13 | Makan otomatis daya motor servo | 1.5KW | |
14 | Tenaga motor | 5.5kw | |
15 | secara keseluruhan dimensi | 4000 × 750 × 1400 | |
16 | Berat | 1400kg | |
17 | Minyak hidrolik | 32 # minyak hidrolik (musim dingin) | 46 # minyak hidrolik (musim panas) |
fitur
1. Jenis umum dan fungsi kontrol numerik (NC) -jenis lengkap.
2. Makan dan sudut-sudut mobil ruang servo dikendalikan.
3. Ruang sudut servo drive, presisi tinggi, efisiensi tinggi.
4. Gunakan layar sentuh dengan komputasi komputer yang tersedia, kuat.
5.500 set bending penyimpanan data, berbagai sudut di satu pergi
6. Pemegang mandrel Adjustable dapat mewujudkan perubahan ganda dan multilayer lentur dalam peraturan.
7DW-CNC adalah ekonomi, makan dan sudut spasial panduan mekanik, menghemat biaya pengguna.
8. dirancang khusus mandrel otomatis atau manual meminyaki.
Bahan aplikasi: baja, stainless steel, kuningan, aluminium tabung dan bentuk lainnya.
Aksesoris khusus: perkakas khusus, papan bebas kerut, perangkat dorongan tambahan.
Pekerjaan
Mesin ini terdiri dari mekanisme utama transmisi, body mandrel, mekanisme umpan atas, mekanisme makan clip, trolley makan perangkat, bagian utama dari perangkat servo sudut, sistem listrik dan komponen sistem hidrolik. Dalam operasi, rotasi pompa motor didorong, minyak tekanan disuplai oleh layar sentuh untuk mengatur parameter, mikrokomputer (PLC) untuk mengeluarkan instruksi untuk mengontrol solenoid valve untuk membuka, menutup, sehingga silinder dalam urutan tertentu dan tindakan keteraturan untuk mencapai presisi tinggi membungkuk tujuan dari ruang tiga-dimensi dari sistem tabung.
Ikhtisar mesin:
DW50 CNC kontrol otomatis tunggal kepala pipa hidrolik mesin bending mikro, penggerak hidrolik, teks bahasa Cina, interaktif operasi layar sentuh, yang dirancang khusus sudut ruang, hidrolik pinch Servo Motor rotasi otomatis, sudut kunci, servo motor panjang siku otomatis, bisa multi sudut pipa bending tiga dimensi, adalah model pipa pengolahan ekonomis dan praktis, terutama untuk otomotif, aksesoris sepeda motor dan multi-angle lain, mesin presisi tinggi pipa.
Komponen utama dan komponen mekanik utama
1 Mesin terutama dari struktur berkualitas tinggi pelat baja dilas, kekuatan tinggi, kekakuan tinggi.
2 Struktur menggunakan sand blasting dan semprot dengan karat.
3 Layar sentuh dengan Hitec Co, Ltd Taiwan asal 10,4 inci, "HITEC"
4 Delta mengadopsi impor pembuat Program PLC dan servo drive, motor servo untuk asal Jepang Mitsubishi Electric, kompak, presisi tinggi, umur panjang.
5 switch Proximity dan encoders adalah Jepang "OMRON" dan Jepang "NEMICOM", penyegelan yang kuat
6 Pompa dari merek terkenal "Hightech hidrolik" solenoid valve dari merek Taiwan yang diimpor, "Asada hidrolik" tingkat minyak memiliki tampilan yang jelas dan intuitif.
Fungsi utama dari mekanik
1 Masukkan baik pemrograman dan sentuh interaktif di layar langsung, dapat menjelaskan semua pesan dari pilihan mereka dalam bahasa Cina.
2 Program dan data memiliki proteksi password.
3 Bends, sudut dan makan servo kontrol motor.
4 set tunggal roda dalam elemen die cetakan yang sama dapat bervariasi atas pilihan-pilihan fungsi kelengkungan 6D.
5 sistem kontrol Teknik telah diproses fungsi menghitung dan fungsi kesalahan diagnosis diri.
6 Mesin dengan perlindungan keselamatan dan perlindungan berhenti darurat.
Kontak Person: Mr. Ma
Tel: 1365378334
Faks: 86-21-3106937
